Technikai leírás

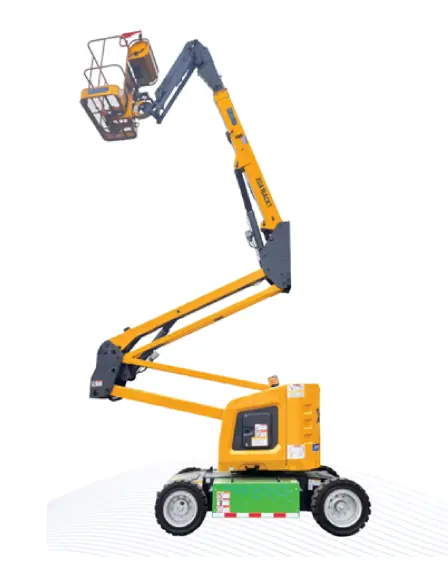

Ez a 16 méteres elektromos munkaszínpad (articulated boom lift) rugalmas, Σ-alakú karos rendszerrel rendelkezik, amely lehetővé teszi, hogy akadályok fölé és alá is dolgozni tudj. Szűk térben is precízen mozgatható, és bruttó 6,9–7,4 tonna közötti önsúlyával stabil alapot biztosít munkavégzéshez beltéren és kültéren egyaránt

Műszaki adatok:

1,4 m × 0,7 m-es munkaplatform
12 V DC segédtápellátás
Kétkerék-meghajtás
Süllyesztési és mozgatási riasztás
Dőlésérzékelő riasztás
Kürt
Túlterhelés-figyelmeztetés
Motor túlterhelés-védelem
Vészleállító a platformon és az alvázon
Vészhelyzeti tápegység
Kétkörös fékrendszer
Önbeálló platform
Proporcionális joystick-vezérlés
Teljes időben aktív hajtás
Telemetriai előkészítés
Aktív védelmi rendszer

Opcionális felszereltség:
Platform áramellátás
Szerszámtálca
Munkalámpa szerelvény
Platform félig magas oldalpanelekkel
Szürke, környezetbarát tömör gumiabroncs (220 mm × 220 mm)
Légáteresztő típusú abroncsok (73 mm × 225 mm)

Munkamagasság: 16 méter
Terhelhetőség: 230 kg
Meghajtás: Elektromos

2. oldal – Műszaki adatok
Méretek:
Összecsukott állapotban:

Hossz: 6560 mm
Szélesség: 1750 mm
Magasság: 2000 mm
Szállítási állapotban:

Hossz: 6470 mm
Szélesség: 1750 mm
Magasság: 2400 mm
Platform mérete:

Hossz: 1400 mm
Szélesség: 700 mm
Tengelytáv: 1150 mm
Kisgém hossza: 1240 mm
Minimális hasmagasság: 200 mm

Teljesítmény:
Maximális munkamagasság: 16 m
Maximális platformmagasság: 14 m
Maximális munkaterület: 8,1 m
Emelési átfedés magasságban: 7,6 m
Maximális terhelhetőség: 230 kg
Maximális személyek száma: 2 fő
Maximális emelési lejtő: 30% (16,7°)
emelőkar mozgástartománya: -2° ~ 73°
emelőkar mozgástartománya: -121° ~ 61°
Kisgém mozgástartomány: -85° ~ 70°
Forgóasztal elfordulása: 355°
Platform elfordulása: 160°
Saját tömeg: 6700 kg
Haladási sebesség (összecsukott állapotban): 4,6 km/h
Haladási sebesség (emelt állapotban): 0,6 km/h
Minimális fordulási sugár (belső/külső): 1100 mm / 3300 mm
Hátsó túlnyúlás: 0 mm

Meghajtás:
Akkumulátor: 48V / 400Ah
Akkumulátortöltő: 48V / 35A
Vezérlés: 12V DC arányos vezérlés
Haladómotor: 3,3 kW / 32V
Vészhelyzeti tápellátás: 12V / 15Ah
Hidraulikatartály: 25 liter

Kerekek:
Gumiabroncs méret: 720 mm × 220 mm
Talajnyomás: 2,73 kg/cm²
Hajtott kerekek: 2 db
Fékezett kerekek: 2 db
Kormányzott kerekek: 2 db
