Technikai leírás

Jelmagyarázat a mellékelt illusztrációhoz

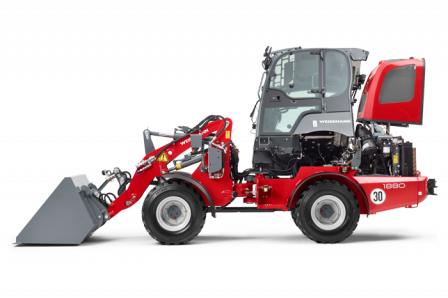

A méretek az 1880 FSD / 1880 fülke modellekre vonatkoznak

Standard abroncsozás 10.0 / 75 - 15AS ET-5

A: Teljes hosszúság: 4.715 mm / 4.715 mm
B: Teljes hosszúság (kanál nélkül): 4.022 mm / 4.022 mm
C: Kanál forgáspontja (a tengely közepéig): 675 mm  / 675 mm
D: Abroncsállás:1.952 mm / 1,952 mm
E: Hátsó rész túlnyúlása: 1.290 mm / 1.290 mm
F: - Magasság rögzített vezető védőtetővel: 2.336 mm / -
    - Magasság kabinnal: - / 2.346 mm
H: Ülésmagasság: 1.349 mm / 1.349mm
J: Teljes munkamagasság: 3.675 mm / 3.943 mm
K: Kanál forgáspontja (max. emelési magasság): 3.203 mm / 3.203 mm
L: Átrakodási magasság: 2.861 mm / 2.885 mm
M: Kiürítési magasság: 2.454 mm / 2.433 mm
N: Hatótávolság (M-nél): 198 mm / 257 mm
O: Lenyomás: 104 mm / 41 mm
P: Teljes szélesség: 1.214 mm / 1.214 mm
Q: Nyomszélesség: 950 mm / 950 mm
S: Talajtól való távolság: 270 mm / 248 mm
T: Sugár (max. külső): 3.447 mm / 3.434 mm
U: Sugár (külső peremen): 3.171 mm / 3.171 mm
V: Belső sugár: 1.831 mm / 1.831 mm
W: Dőlésszög: 45 ° / 45 °
X: Visszagördülési szög (max. emelési magasságnál): 52 ° / 50 °
Y: Kiöntési szög (max.): 41 ° / 48 °
Z: Visszagördülési szög (a talajon): 42 ° / 39 °

Standard össztömeg: 3400 kg
